12:1

 Du är på väg in i en vik för att ankra. Djupet är 4 meter enligt sjökortet. I Reeds läser vi följande:

HW 1300 7meter

LW 1900 1meter

a) Vad är dagens range?

b) Hur djupt är det vid HW?

c) Vad är djupet i viken vid LW?

d) Vi kommer till viken kl. 16.00. Vilket djup kommer ekolodet att visa då? Använd metoden på sid 140 i Utsjöskepparboken.

e) Hur mycket ankarkätting bör vi lägga ut för att ligga tryggt under natten? Anta att nästa högvatten är det samma som kl. 13.00.

12:1 Svar

a) 6 meter, HW minus LW = 7 – 1 meter.

b) 11 meter. HW + sjökortsdjupet 4 meter.

c) 5 meter. Sjökort 4 meter + lägstanivån 1 meter.

d) 8 meter. Nivån är 6/12 av range, dvs 0,5 x range 6m = 3 meter + 1 meter (LW) + sjökortsdjupet 4 meter = 8 meter. Eller sjökortsdjupet 4 meter + HW 7 meter = 11 meter – 3 (range kl. 16.00) = 8 meter.

e) 45 till 50 meter. HW 7 + sjökortsdjup 4 meter = 11 meter plus stävhöjd 1 meter = 12 meter x 4 gånger djupet = 48 meter.

12:2

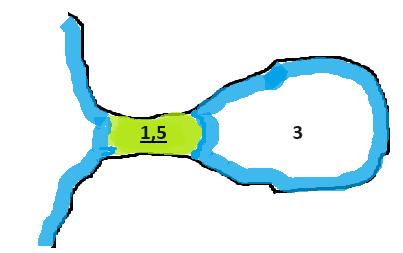

Du vill ankra över natten i viken vid djupsiffra 3 i sjökorsbilden. Använd tider och nivåer på sid 127 i Fritidsskepparens Utsjöskepparbok. Se under punkt 1 i övre vänstra hörnet.

Din båt går 2 meter djupt. Du vill ha en säkerhetsmarginal på 1 meter i sundet.

a) Hur stor är range denna dag?

b) Vad blir största djupet i sundet vid HW denna dag?

c) Vilken nivå måste vattnet minst ha i förhållande till sjökortets angivna djup i sundet för säker inpassage med din båt (2 m djupgående, 1 m säkerhetsmarginal)?

d) Mellan vilka tider är vattendjupet tillräckligt enligt c), det vill säga, mellan vilka tider kan du komma in i viken under eftermiddagen? Gör en The line of the day. Skriv ut ett diagram från menyn.

e) För vilket djup ska du beräkna ankarkätting och hur mycket lägger du ut? Viken är relativt skyddad.

12:2 Svar

 a) 6,4 – 1,2 meter = 5,2 meter i nivåskillnad.

 b) 4,9 meter. HW är 6,4 meter -1,5 meter. Land sticker upp 0,3 meter över vattenytan vid LW. Sjökortets 1,5 meter är vid LAT. LW är 1,2 meter över LAT. Land sticker upp 0,3 meter aktuell dag.

 c) + 3,3 meter. 2 m djupgående + 1 m marginal + 0,3 för torrlagt land.

 d) Mellan cirka kl. 11.00 och 18.00.

 e) Djupet blir 6,4 meter + sjökortets djup på 3 meter = 9,4 meter. Lägg på stävens höjd 1 meter. Summa 10,4 meter x minst 3 till 4 gånger djupet (skyddad vik) ≈ 35 meter kätting.

12:3

Du närmar dig en bro. Brons höjd är 13 meter enligt sjökortet. Din segelfria höjd är 16 meter. Kommer du under bron och i så fall när? Du vill ha 1 meters säkerhetsmarginal.

Använd tider och nivåer på sid 127 i Fritidsskepparens Utsjöskepparbok. Se under punkt 1 i övre vänstra hörnet. Gör en The line of the day.

12:3 Svar

Din mast + säkerhetsmarginal är 17 meter. Brons segelfria höjd är 13 meter vid HAT. Det skiljer 4 meter jämfört med brons höjd. Dagens HW är 6,4 meter – 4 meter = 2,4 meter.

Cirka 4 timmar före kl. 10. 00 och cirka 4 timmar efter kl. 19.00 bör du kunna passera under bron. Tänk då på att det inte får vara för mycket högvatten på grund av väderfenomen.

12:4

 Övning Rye

Du vill till Rye den 16/6. Rye ligger på engelska sydkusten mitt i sjökort 5055. Det är neap.

Du beräknar anlöpa vid 19-tiden.

Din båts djupgående 1,5 m, marginal = 1,0 m, Enligt sjökortet är hamnen torrlagd med en
höjd av 1, 5 m.

a) Vilket djup, tidvattenhöjd Hts height, behöver vi?

b) Mellan vilka tider kan vi gå in i och ut ur hamnen?

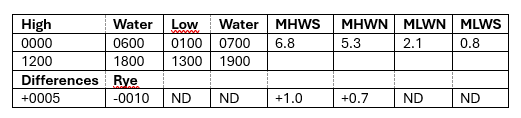

Enligt Reeds har vi följande data aktuell som finns i Utsjöskepparboken sid 117, tabellen.

Standardhamn Dover

Sekundärhamn Rye

ND = No Data

DR förekommer också. Det betyder Dead Reckoning och Dries, det vill säga torrlagt vid secondary tides.

12:4 Svar

 Rye

a) Höjd 4 meter (1,5+1+1,5 = 4).

b) In cirka tidigast kl. 15.40 och ut senast cirka kl. 22.20.

Uträkningar:

HW Rye kl. 18.37. 15 min skillnad (+0005 - 0010) delat med 6 tim = 2,5 min/h.

Differensen - 10 min (tabell) - 2 min (avrundat från 2,5) = -8  min före HW Dover ger HW i Rye kl. 18.37 (18.45 - 8 min).

Krokodilen ger dagens högvatten ungefär 6,2 meter (5,4m från tabell Dover + 0,75m från krokodil = 6,15, avrundat till 6,2).

Vid MLWN och MLWS, lågvatten, står det ND, no data. Ta då lågvatten från Dover 2,3 (kl. 13.20) och lägg det för linjen line of the day.

Rita in vårt djup 4 m (grön linje sid 125) och röda i kurvan. Dra lodräta svart linje till tidsskalan.
